Шкаф выбирают по условиям объекта
Отдельный шкаф нужен тогда, когда он улучшает компоновку, безопасность работ и обслуживание. Само наличие нового контроллера ещё не означает, что для него обязательно требуется отдельный корпус.
01 / Решение по месту

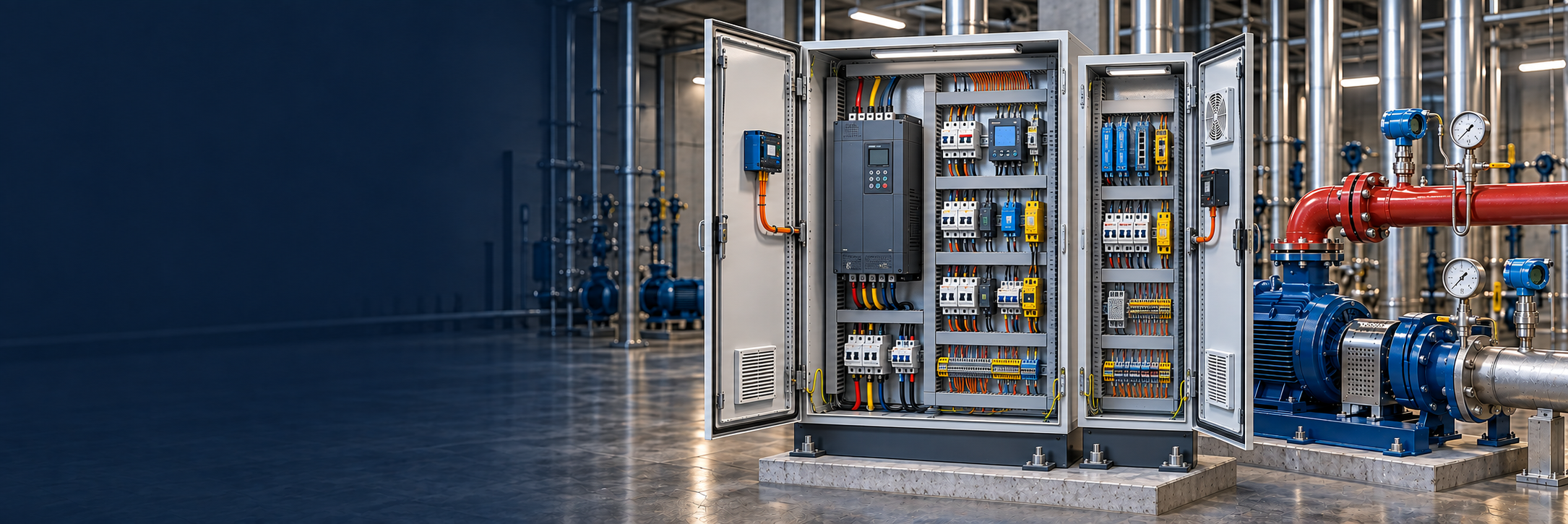

Существующий шкаф или отдельное исполнение
На действующем объекте сначала определяют, где новое оборудование можно разместить без ухудшения надёжности и обслуживаемости существующей автоматики. Оценивают не только свободное место, но и предстоящий монтаж, доступ персонала и границы ответственности.
Использование существующего шкафа
Проверяются место на DIN-рейке, резерв питания, тепловой режим, доступ к клеммам, кабельные вводы, разделение силовых и слаботочных цепей и возможность монтажа без длительного останова. Уточняется, кто обслуживает существующий шкаф и можно ли вносить в него изменения. Свободное место само по себе ещё не является достаточным основанием.
02 / Отдельное исполнение
Когда оно оправдано
Отдельное исполнение оправдано при большом количестве новых сигналов, отсутствии места, неудобной компоновке либо необходимости разделить ответственность между действующей системой управления и новым мониторингом. В собственном корпусе проще организовать защиту, питание, клеммы, маркировку и доступ для обслуживания, не затрагивая действующий шкаф.
Состав
В состав могут входить контроллер, I/O-модули, источники питания, аппараты защиты, клеммы, резервное питание и оборудование передачи данных. Добавляются элементы обогрева или вентиляции, если этого требуют условия установки. Фактический состав определяется после уточнения сигналов, трасс, внешнего питания и места монтажа.
03 / Проверка компоновки
Когда отдельный шкаф действительно нужен
Свободное место на DIN-рейке — только один из факторов. Проверяются питание, тепловой режим, разделение цепей, кабельные вводы, доступ к клеммам и возможность безопасного обслуживания. Компоновка оценивается с учётом прокладки новых проводов и будущей замены модулей. Если существующий шкаф подходит по всем условиям, отдельный корпус может быть лишним.
- Питание
- Резерв мощности источника, селективная защита цепей и необходимость резервного питания.
- Тепловой режим
- Фактическое тепловыделение компонентов, вентиляция и допустимая температура внутри корпуса.
- Монтаж
- Кабельные вводы, трассировка, разделение цепей и возможность работ без длительного останова.
- Обслуживание
- Безопасный доступ к клеммам, автоматам, модулям, маркировке и резервным каналам.
04 / После монтажа
Что остаётся после монтажа
После монтажа должны остаться читаемая маркировка кабелей и клемм, актуальная схема подключения, перечень модулей, обозначенный резерв каналов и понятный доступ к автоматам питания. Изменения относительно проекта фиксируются до передачи шкафа эксплуатации.
Обслуживание после передачи шкафа
Качество документации, маркировки и доступа к элементам влияет на дальнейшую эксплуатацию сильнее, чем декоративная симметрия компоновки. Шкаф должен позволять найти цепь, проверить питание и заменить модуль без догадок и лишнего вмешательства в соседние системы.
