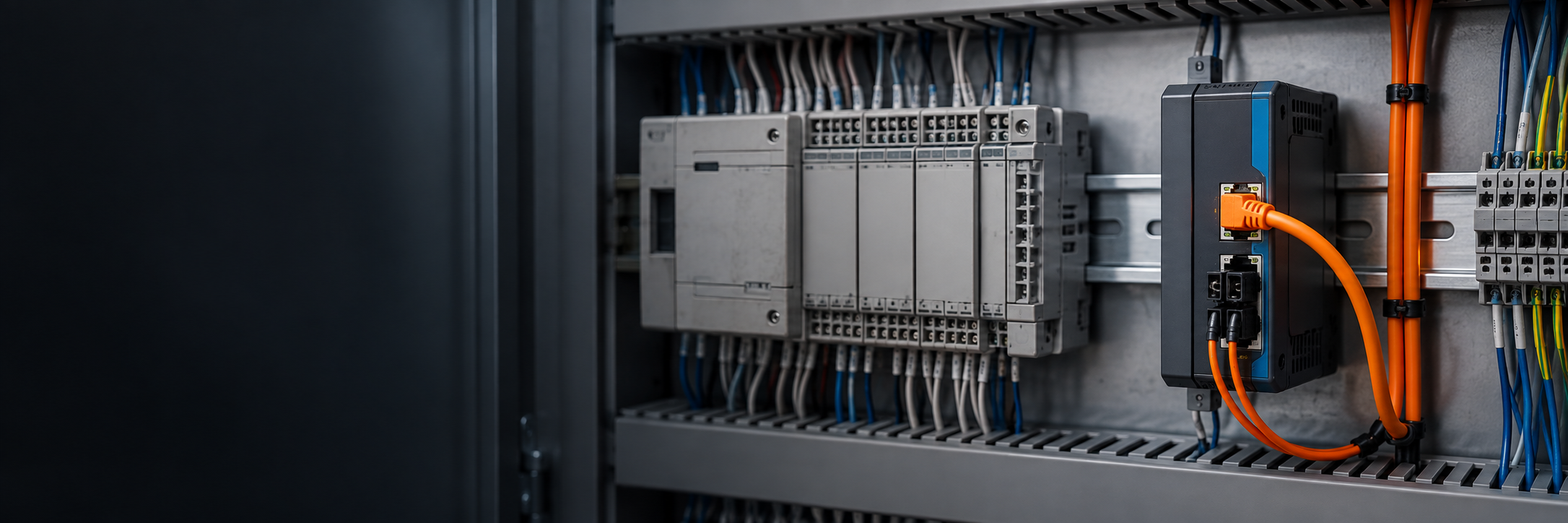

Новый шлюз данных рядом с существующим промышленным контроллером

Услуги / интеграция

Подключение к существующей автоматике

Для подключения мониторинга сначала проверяем действующие ПЛК, приборы и датчики. Если они передают нужные данные и подходят для задачи, используем их без замены шкафов и оборудования.

01ПЛК02Прибор03Новый канал04Границы записи

01 / Начальная проверка

Сначала составляем перечень доступных сигналов

Выясняем, какие параметры уже измеряются и как получить их без нарушения работы существующей автоматики.

Для каждого параметра записываем источник, единицу измерения, физический диапазон, адрес или канал и частоту обновления. Отдельно указываем, как система распознаёт недостоверные данные. Для дискретного сигнала описываем оба состояния: по одному имени тега нельзя надёжно определить смысл нуля и единицы.

02 / Три варианта получения данных

Через существующий ПЛКЭтот способ подходит, когда контроллер уже получает нужный сигнал, а порядок обмена описан в документации. Система мониторинга читает подготовленное значение вместе с признаком его состояния.

Непосредственно от прибораПодключаемся к прибору, если у него есть подходящий интерфейс, но его данные ещё не поступают в действующую АСУ ТП. Проверяем возможность нескольких соединений и согласуем, кто отвечает за настройки прибора.

Новый измерительный каналОтдельный канал нужен, если параметр ещё не измеряется или существующее измерение не подходит по диапазону, точности либо назначению. Причину добавления фиксируем при обследовании.

03 / Границы воздействия

Чтение и запись

Для наблюдения за объектом достаточно чтения согласованных данных. Запись уставок и отправку команд разрешают только по отдельному проектному решению. В нём определяют доступные действия, необходимые блокировки и ответственность за управление. Наличие функции записи в протоколе само по себе такого разрешения не даёт.

Проверка наблюдения и управления

При подключении мониторинга проверяют правильность значений, состояний и времени обновления. Если проект предусматривает управление, дополнительно проверяют выполнение команд и работу блокировок. Чтение данных не должно само по себе менять алгоритмы объекта.

04 / Изменение программы

Сохранить и проверить исходные функции

Если требуется изменить программу ПЛК, заранее определяем состав доработки и порядок её проверки.

Перед доработкой ПЛК сохраняем исходную версию программы. Изменения для выдачи данных документируем и проверяем отдельно. После загрузки проверяем новые параметры и существующие функции объекта: успешный обмен с мониторингом ещё не подтверждает, что вся автоматика работает правильно.

Учитываем условия действующего объекта

Способ подключения выбираем с учётом риска для работающей автоматики. До начала работ согласуем с эксплуатацией, какие изменения допустимы и как будет проверен результат.
