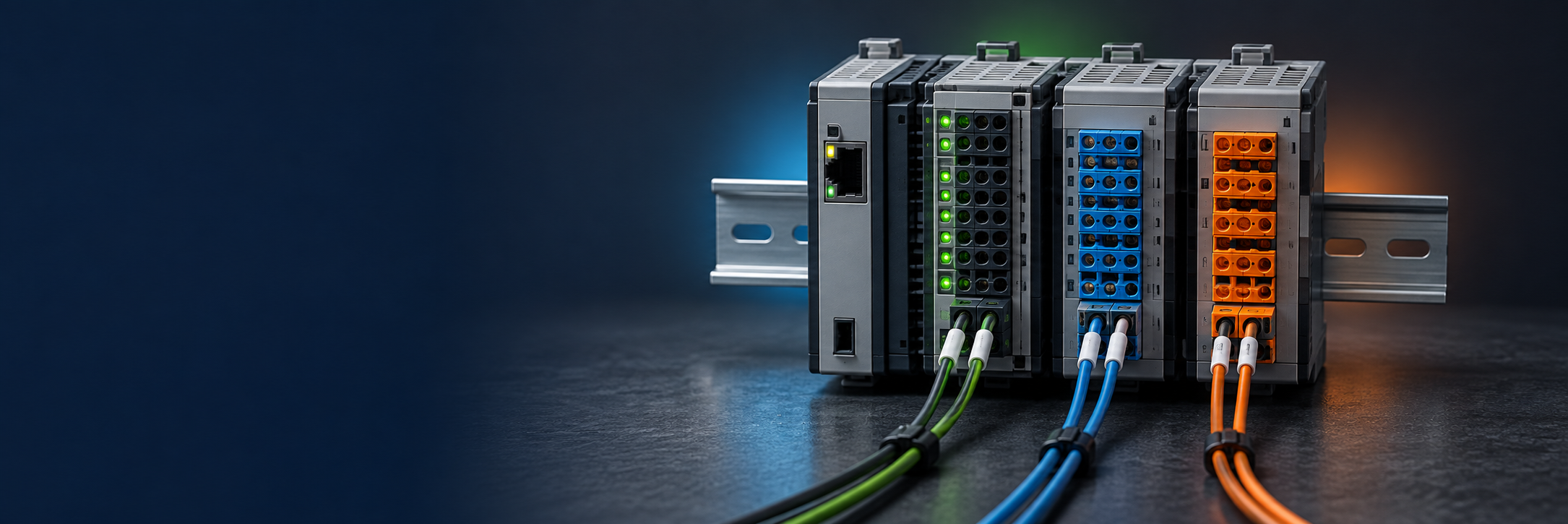

Оборудование / ввод-вывод
Физические каналы по фактической потребности
Количество параметров на экране и количество новых физических каналов — не одно и то же. Часть данных может поступать из существующих ПЛК и приборов, поэтому состав модулей определяют после составления карты источников данных.
01 / Состав каналов
Сначала отделить данные ПЛК от новых подключений
Если большая часть информации уже находится в ПЛК, двадцать отображаемых параметров могут потребовать всего несколько новых входов. Сначала каждому тегу назначают источник, затем подсчитывают только физические сигналы, которые действительно нужно завести в новый контроллер.
Расчёт модулей
Количество модулей определяется типами и числом физических сигналов, которые действительно требуется подключить, а не количеством тегов на экране. Одновременно учитываются общие потенциалы, гальваническое разделение, диагностика каналов и допустимая компоновка модулей.
02 / Дискретные сигналы
Нормальное состояние контакта должно быть определено
Работа, авария, поплавок, конечный выключатель и дверь могут передаваться одинаковым электрическим сигналом, но имеют разный смысл. При проектировании уточняют нормальное состояние каждого контакта, наличие общего провода и поведение при обрыве цепи. Иначе неисправность кабеля может выглядеть как штатное состояние оборудования.
03 / Аналоговые сигналы
Правдоподобное число тоже может быть ошибкой
Давление, температура, уровень и расход требуют правильного типа входа, диапазона и масштабирования. Настройку контроллера сверяют с преобразователем и проектной единицей измерения. Ошибка диапазона может дать устойчивое, правдоподобное, но неверное число — поэтому при пусконаладке проверяют несколько точек и реакцию канала на выход сигнала за рабочие границы.
04 / Развитие объекта
Резерв каналов
Резерв выбирают вместе с компоновкой шкафа, доступной мощностью питания и возможностями клеммного ряда.
Небольшой резерв полезен для ожидаемого развития объекта и замены отдельных каналов, но бессистемно удваивать число модулей нет необходимости. В проекте отдельно показывают свободные каналы, клеммы и место, чтобы эксплуатация понимала реальные возможности расширения. Решение принимают вместе с компоновкой шкафа и подтверждёнными планами развития.
