Давление: диапазон и точка отбора
Для корректного контроля важны точка отбора, рабочий диапазон и тип давления.
01 / Рабочий диапазон
Подбираем диапазон под рабочее давление
Если рабочее давление составляет около 6 бар, датчик 0–100 бар использует лишь небольшую часть своего диапазона. Перед выбором стоит проверить, позволит ли он различать нужные изменения давления.
При выборе учитываем обычное рабочее давление и возможные изменения при пуске, останове и переключениях. Диапазон измерения и допустимую перегрузку проверяем отдельно по документации датчика.
При слишком широком диапазоне небольшие изменения занимают малую часть выходного сигнала. При слишком узком показания могут выйти за пределы измерения; отдельно нужно исключить превышение допустимой перегрузки датчика.
02 / Тип и передача сигнала
Что нужно определить до настройки канала
Избыточное и абсолютное
В инженерных системах чаще используется избыточное давление относительно атмосферы, но тип должен быть указан явно. Ошибка особенно заметна при малых давлениях.
Токовая петля
Для 4–20 мА задаются нижний и верхний пределы в бар или кПа. Значения ниже 4 мА и выше 20 мА могут использоваться для диагностики цепи, если это поддерживается оборудованием.
03 / Выбор датчика
Что уточняем перед выбором датчика
| Параметр | Что необходимо уточнить |
|---|---|
| Тип давления | Избыточное, абсолютное или дифференциальное. |
| Диапазон | Рабочие и переходные давления, требуемое разрешение и допустимая перегрузка. Запас по диапазону должен соответствовать условиям процесса. |
| Среда и температура | Состав среды и её температура определяют материалы контактирующих деталей и конструкцию датчика. |
| Точка отбора | Проверяют расположение точки отбора, пульсации, возможность образования воздушных карманов и устройство импульсных линий. |

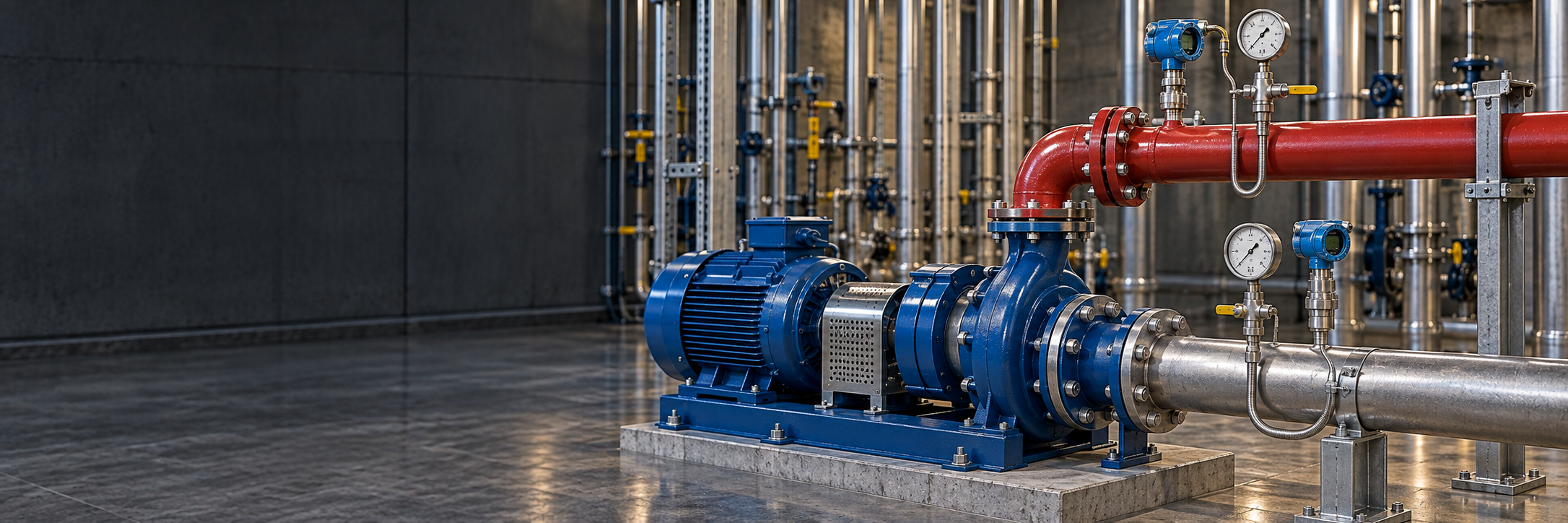

04 / Насосный агрегат
До и после насоса
Давления на всасывании и нагнетании сопоставляют с расходом и состоянием насоса за один и тот же период. Так инженер видит, как меняется гидравлический режим при пуске, останове и работе агрегата.
Что нужно для вывода о неисправности
По сочетанию давления и расхода можно заметить отклонение режима. Чтобы связать его с кавитацией или засором, нужна подтверждённая методика и проверка условий работы. Одного изменения показаний для такого вывода недостаточно.
