Удалённая КНС: состояние и связь
Типовой пример КНС без постоянного персонала: диспетчер видит уровень, работу насосов и время последнего обновления данных. Состояние связи проверяется отдельно от технологических аварий.
01 / Исходный объект
Насосами управляет автоматика станции
Для КНС отсутствие аварийных сообщений ещё не означает нормальную работу: объект мог просто перестать передавать данные.

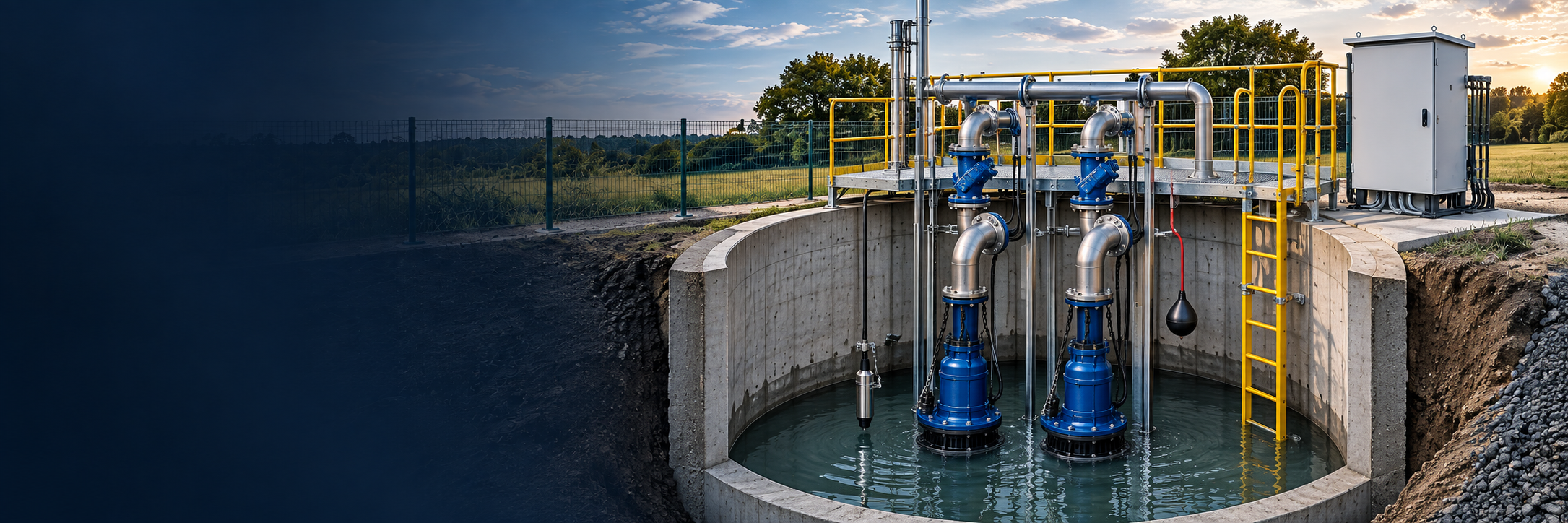

В примере предусмотрены два рабочих насоса, датчик непрерывного уровня, аварийный поплавок и шкаф управления. Отдельно контролируются затопление и питание. Насосы чередует локальная автоматика; она же выполняет предусмотренные защиты, независимо от связи с диспетчером.
02 / Обзор объекта
Что видит диспетчер
Уровень, состояния обоих насосов, общий аварийный сигнал, наличие питания и время последнего обновления. Внутри объекта доступны наработка, число пусков и журнал событий.
- Уровень
- Текущее значение и изменение во времени.
- Насосы
- Состояния обоих агрегатов, наработка и число пусков.
- Объект
- Общая авария, затопление и наличие питания.
- Актуальность
- Время последнего обновления и отдельное состояние связи.
03 / Эксплуатационный сценарий
Рост уровня
Если уровень остаётся выше предупредительной границы дольше заданной задержки, система регистрирует событие. Диспетчер проверяет, какие насосы включены и как меняется уровень. Если оба насоса работают, а уровень продолжает расти, это видно на одном экране. Причину роста устанавливают при разборе события и проверке станции.
Аварийный поплавок
Состояние аварийного поплавка показывают отдельно от показаний непрерывного датчика. Если поплавок сработал, а измеренный уровень этого не объясняет, проверяют оба канала и условия их установки. Такое расхождение помогает обнаружить проблему, но само по себе не указывает, какой датчик неисправен.
04 / Потеря связи
Нет данных — отдельное состояние
При потере связи диспетчер видит время последнего измерения и отметку о том, что данные устарели.
После таймаута объект получает состояние «Нет данных». Последний уровень сохраняется как исторический, но не показывается как актуальный. При наличии локального архива пропущенные значения догружаются после восстановления обмена.
После восстановления связи сначала передаётся текущее состояние станции. Затем, если предусмотрен локальный архив, система догружает историю за время перерыва. Диспетчеру не приходится ждать завершения этой загрузки, чтобы оценить текущую ситуацию.
