Типовой инженерный пример / водоснабжение
Повысительная насосная станция.
Три насоса. Общая картина.
Пример построения мониторинга станции с тремя насосами без замены существующей локальной автоматики.
01 / Исходная конфигурация
Объект и границы задачи
Собрать состояние оборудования, историю параметров и события в одном месте.

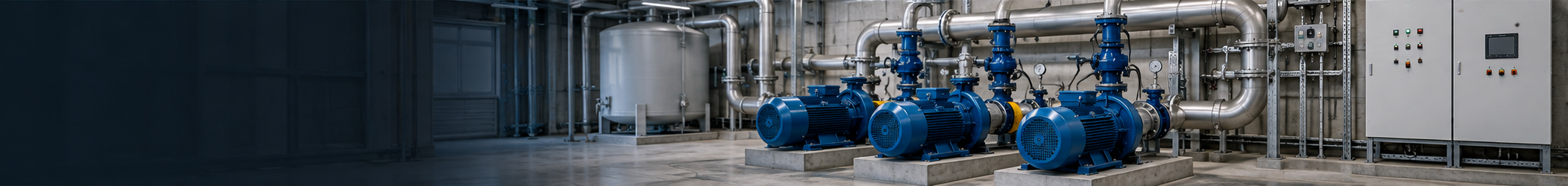

Пример типового решения: повысительная насосная станция с тремя насосами по 30 кВт, преобразователями частоты, всасывающим и напорным коллекторами, резервуаром и существующим шкафом управления.
Задача мониторинга — не заменить локальную автоматику насосов. Если нужные сигналы уже доступны в ПЛК или приводах, повторно измерять их не требуется.
с частотным регулированием
с общими параметрами станции
и доступные сигналы
Набор сигналов показывает логику построения системы, а не обязательную спецификацию. Фактический состав определяется после обследования конкретной станции.
02 / Перечень данных
Каждый агрегат и станция в целом
| Группа | Параметры | Источник |
|---|---|---|
| Каждый насос | Работа/останов, резерв, авария привода, ток, частота или скорость, наработка | ПЛК / преобразователь частоты |
| Механическое состояние | Температура подшипников, вибрация — по критичности агрегата | Существующие или дополнительные датчики |
| Станция | Давление на входе и выходе, расход | Измерительные приборы / ПЛК |
| Резервуар | Уровень | Датчик уровня / существующая автоматика |
| Помещение | Затопление, питание | Дискретные / электрические сигналы |
Общестанционные измерения описывают гидравлический режим, а данные отдельных насосов — участие каждого агрегата в этом режиме. Эти два уровня полезно рассматривать вместе.
03 / Архитектура подключения
Мониторинг получает данные параллельно
Что остаётся локально
Алгоритмы поддержания давления, чередования насосов, блокировок и защит выполняются существующей автоматикой станции. Центральная система получает согласованные состояния и архив.
Что происходит без внешней связи
Локальная автоматика продолжает управлять насосами независимо от доступности внешней связи. При потере канала центральная система отдельно показывает, что данные устарели. Если проектом предусмотрен локальный архив, накопленная информация синхронизируется после восстановления связи.
04 / Работа с историей
Восстановить последовательность событий
Отклонение давления рассматриваем вместе с режимом насосной группы.
При разборе отклонения инженер сопоставляет давление на входе и выходе, расход, состав работающих насосов, частоту приводов и доступные токи.
Если механические параметры установлены на критичных агрегатах, температура и вибрация рассматриваются в тот же период. Такой набор позволяет восстановить последовательность событий, не превращая мониторинг в автоматическую систему постановки диагноза.
Какие агрегаты работали, как менялись давление и расход, в каком режиме находились приводы.
Пуск или останов, превышение границы, изменение частоты, потеря актуальных данных.
Восстановление режима и связи, изменение состава работающих насосов, дальнейший тренд.
05 / Экран эксплуатации
От состояния станции к конкретному насосу
- Общее состояние
- Какой насос работает, какие находятся в резерве, есть ли активные события.
- Технология и оборудование
- Давление, расход и уровень с историей изменения; ток, температура, вибрация, скорость и наработка каждого выбранного агрегата.
- События и свежесть
- Пуски, остановы, превышения границ и восстановление связи. Время последнего обновления и отдельное состояние «Нет данных».
- История
- Графики и архив для анализа работы станции за выбранный период.
