Что контролировать на насосной установке
Команда на включение, разрешение работы и подтверждение фактического режима — не одно и то же. Для ответственных насосных установок эти состояния различают, чтобы увидеть, на каком этапе команда не была выполнена.
Состав наблюдения
Параметры отвечают на разные эксплуатационные вопросы
01 / Состояние и нагрузка
Работа или останов
Команда показывает намерение автоматики, а обратная связь — фактическое состояние пускателя, ПЧ или механизма. Между ними могут находиться разрешения, блокировки и задержки. Раздельное отображение помогает отличить штатный режим ожидания от неисполненной команды или защитного останова.
Ток двигателя
Ток помогает оценивать электрическую нагрузку, но не заменяет измерение расхода или механической мощности. На установках с частотным преобразователем значение часто уже доступно из привода. Его рассматривают вместе с выходной частотой и гидравлическими параметрами, особенно при сравнении режимов.
02 / Процесс и состояние узлов
Давление и расход
Совместный анализ расхода, давления, положения доступной арматуры и состояния насосов информативнее каждого параметра по отдельности. Он показывает, привело ли включение агрегата к ожидаемому изменению процесса. Расхождение между командой и результатом требует проверки, но ещё не указывает единственную причину.

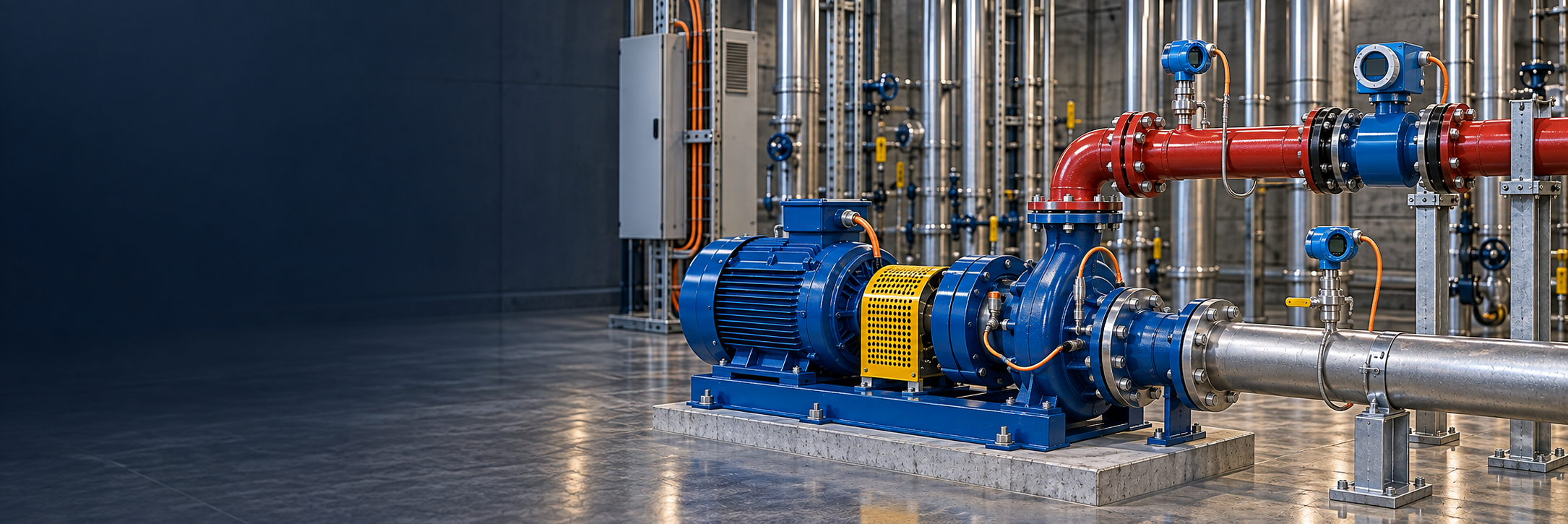

Температура и вибрация
Для ответственных агрегатов контролируют температуру подшипников и изменение вибрационного состояния в согласованных точках. Значения сопоставляют с нагрузкой, скоростью и временем после пуска. Одно превышение само по себе не устанавливает причину неисправности и служит основанием для инженерной проверки.
03 / Источники данных
Сначала проверяем существующие данные
Новый прибор добавляется там, где нужной информации нет, существующий сигнал не соответствует задаче или его достоверность нельзя подтвердить.
Значительная часть параметров уже может находиться в ПЛК, частотных приводах, защитах и измерительных приборах. Перед проектированием новых каналов проверяются их единицы, диапазоны и доступность интерфейса. Дополнительные средства устанавливаются для недостающих величин и размещаются в точке, отвечающей эксплуатационному вопросу.
Сначала выполняется инвентаризация доступных данных и рабочих режимов, затем выбираются недостающие измерения, точки установки и способ проверки каждого нового канала.
