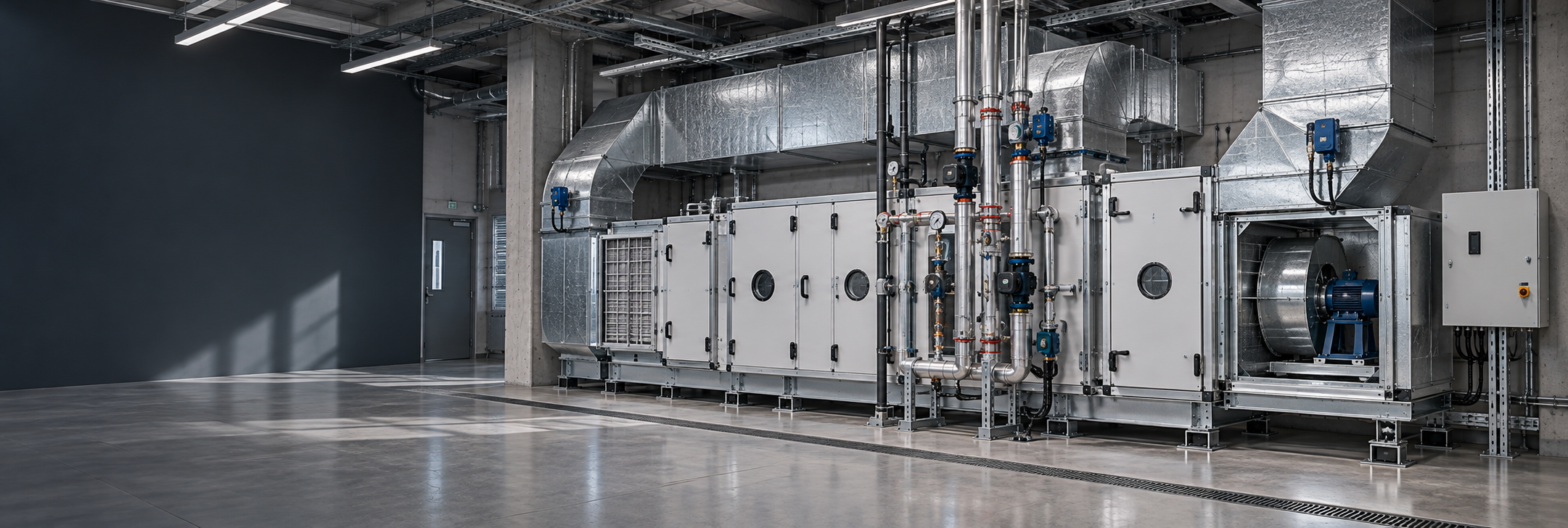

Мониторинг вентиляционных установок
Для вентиляции важно видеть не только факт работы вентилятора, но и состояние основных элементов установки и соответствие фактического режима заданному. На распределённом объекте единый экран помогает быстро найти установку с отклонением и перейти к её подробным параметрам.
01 / Состав установки
Что обычно контролируют
- Вентиляторы и приводы
- Команды и обратные связи вентиляторов, частота приводов, готовность и аварии.
- Воздушный тракт
- Температуры воздуха, перепад на фильтре при наличии измерения и положение заслонок.
- Автоматика
- Режим локальной автоматики, общие сигналы защиты и актуальность данных.
02 / Источники и обследование
Контроллер установки или BMS
Температуры, частоты приводов, положения заслонок и аварии часто уже собраны локально. Задача интеграции — получить эти данные в согласованном виде и не нарушить существующее управление установкой.
Откуда берутся данные
Для каждой вентиляционной установки проверяем локальный контроллер или BMS. Уточняем доступные температуры, частоты приводов, положения заслонок, аварии и режимы управления, а также то, как система обозначает останов по расписанию, ручной режим и защитное отключение.
Что даёт обследование
На обследовании установки группируем по назначению и типу, проверяем состав датчиков фильтров и температуры, привязку приводов и доступность связи. Затем формируем перечень отклонений, которые должны быть видны на общем экране, и набор подробных параметров для карточки конкретной установки.
Приточная установка с нагревателем, отдельный вытяжной вентилятор и сложная климатическая машина требуют разного набора параметров, хотя все относятся к вентиляции. Общий интерфейс унифицирует способ чтения состояний, но не скрывает различия в составе и логике оборудования.
03 / Работа с парком установок
Первый экран выделяет отклонения
Много установок на одном объекте
При десятках приточных и вытяжных установок первый экран должен показывать исключения: неожиданный останов, аварию привода, загрязнение фильтра, устойчивое отклонение температуры или отсутствие данных. Плановый останов по расписанию не должен выглядеть как неисправность. Подробная мнемосхема открывается внутри конкретной установки и объясняет, какой элемент ограничивает её работу.
Что важно видеть по установке
Состояние вентиляторов, частота приводов, температуры, положение заслонок, перепад на фильтре и сигналы защиты рассматриваются как единый объект. Это позволяет связать отклонение температуры с фактической работой воздушного тракта, а не оценивать показания по отдельности. Противопожарные и защитные алгоритмы при этом остаются в предназначенной для них локальной автоматике.
Окончательный состав параметров определяем по типам установок, документации на автоматику и результатам обследования. Пример показывает организацию наблюдения за парком оборудования, но не задаёт одинаковый перечень сигналов для всех вентиляционных систем.
