Измерения / температурный канал

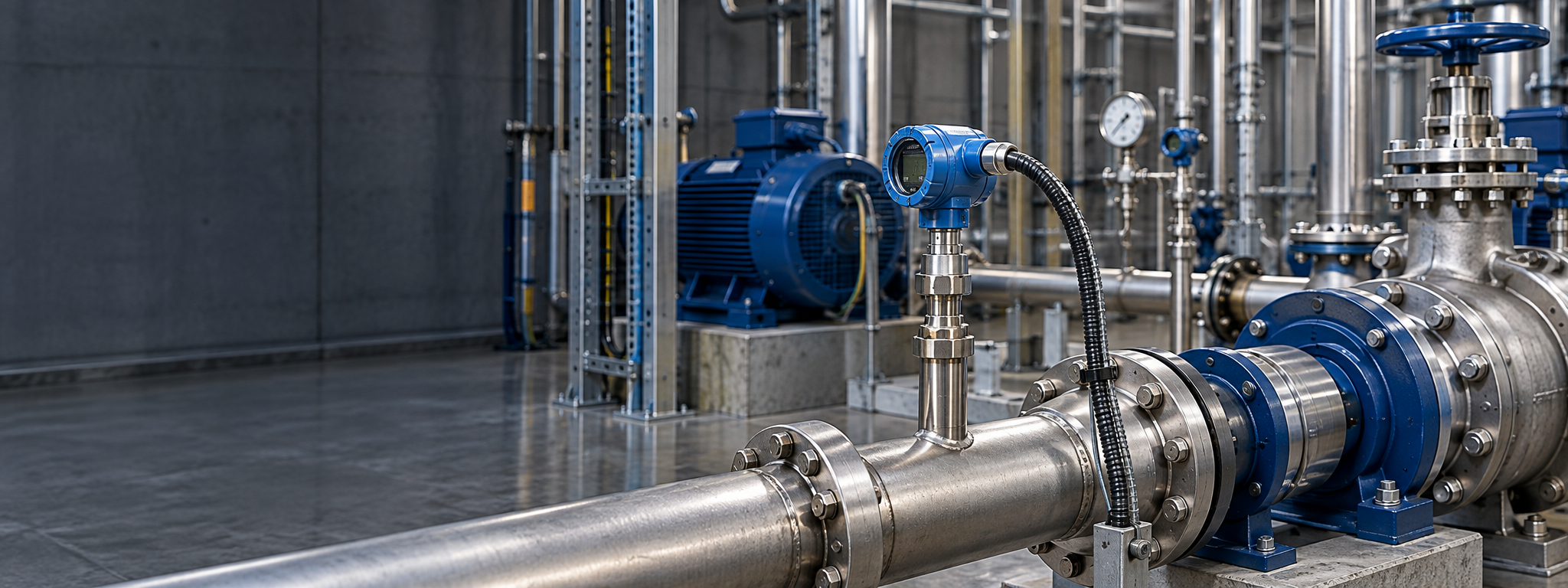

Температура: точка, датчик и достоверность
Температура подшипника, корпуса двигателя, воды в трубопроводе и воздуха в шкафу — разные измерительные задачи. Для каждой нужны своя точка установки, подходящий датчик и границы, относящиеся именно к этой величине.
01 / Тип измерительного канала
Как сигнал приходит в систему
Pt100 и RTD
При использовании термосопротивлений учитывают двух-, трёх- или четырёхпроводную схему, сопротивление линии и возможности входного модуля. После подключения канал проверяют в рабочем диапазоне. Обрыв или короткое замыкание должны распознаваться как неисправность, а не превращаться в правдоподобную температуру.
4–20 мА
Преобразователь 4–20 мА удобен при длинных линиях и позволяет передать признак выхода сигнала за рабочий диапазон. В конфигурации фиксируется масштабирование, например 4 мА = 0 °C, 20 мА = 100 °C. Ошибка в этих границах даст устойчивое, но неверное значение, поэтому их сверяют с настройкой самого преобразователя.
02 / Точка установки
Место установки не менее важно, чем тип датчика
Подшипник, поверхность корпуса и окружающий воздух — разные измеряемые величины. Их показания нельзя сравнивать как равнозначные без учёта места установки.
Подшипники
Накладной датчик на корпусе может показывать иначе, чем датчик, встроенный в зону подшипника. На результат влияют тепловой контакт, способ крепления и окружающие источники нагрева. Поэтому границы задаются для конкретной точки по документации агрегата и подтверждаются наблюдением в нормальных режимах.
Контактный датчик на корпусе, погружной датчик в гильзе и датчик воздуха показывают разные стороны одного процесса. Для подшипникового узла важны тепловой контакт и повторяемость монтажа, для трубопровода — глубина и место установки гильзы, для помещения — отсутствие локального нагрева от шкафа или горячей трубы. Эти условия фиксируют, чтобы после замены датчика измерение оставалось сопоставимым.
03 / Подключение и архив
RTD и преобразователь 4–20 мА
Pt100/Pt1000 подключают непосредственно к специализированному входу или через преобразователь. Выбор зависит от длины линии, помеховой обстановки и состава существующего контроллера. В проекте фиксируют схему соединения и диапазон, а при пусконаладке проверяют реакцию на обрыв: система должна формировать признак недостоверности, а не правдоподобное «холодное» значение.
Архив
Температура помещения обычно меняется медленно и не требует секундной записи. Для нагревающегося технологического узла может понадобиться более частый архив, чтобы увидеть развитие режима и связь с нагрузкой. Период выбирают по скорости реального процесса, а в истории сохраняют также остановы, пуски и признаки недостоверности канала.
