Типовой инженерный пример / интеграция
Данные из существующей автоматики без лишних датчиков

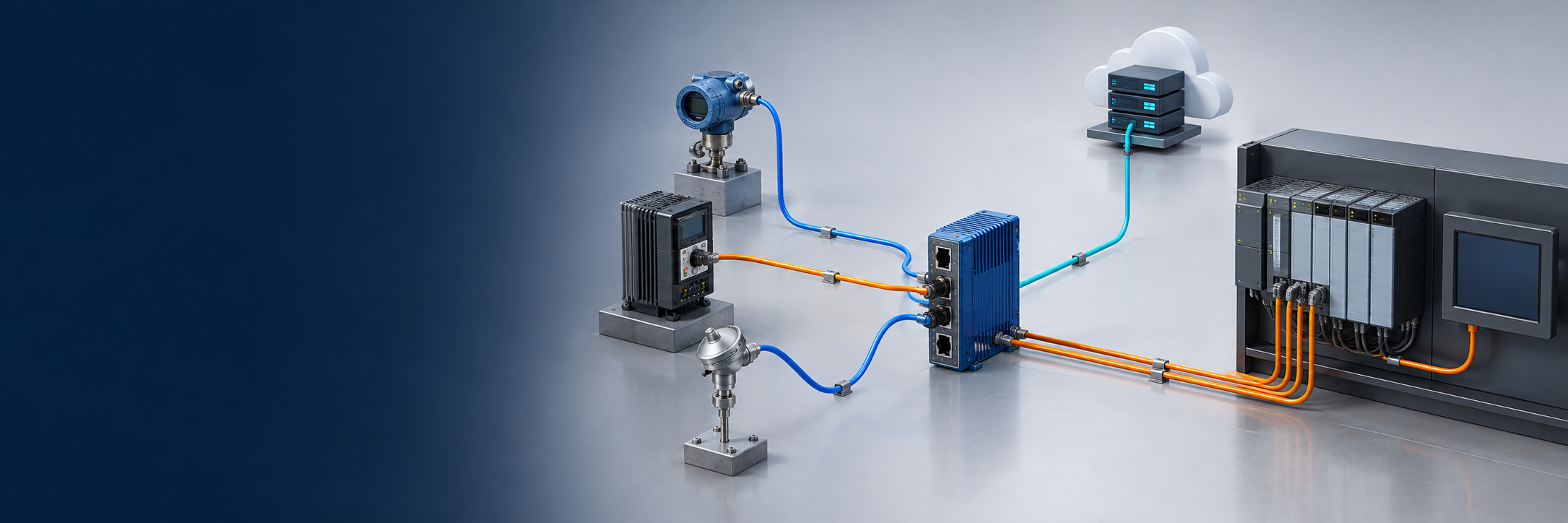

Типовой пример получения данных из действующего ПЛК с минимальным добавлением новых измерений. Существующие сигналы сначала инвентаризируются и проверяются, после чего проектируется только недостающая часть.
01 / Инвентаризация
Сначала найти уже существующие измерения
На действующем объекте рационально сначала использовать измерение, которое уже существует и пригодно для задачи. Это уменьшает объём монтажа и число обслуживаемых каналов, но требует проверить назначение, диапазон и достоверность доступного параметра.
Инвентаризация
Список желаемых параметров сопоставляется с фактической программой ПЛК, локальной панелью и документацией. Для каждого сигнала фиксируются источник, адрес, единица, диапазон, период обновления и признак достоверности. Обозначения сверяются с оборудованием на объекте. Только после этого становится понятно, каких данных действительно не хватает.
02 / Новые измерения
Когда добавляется новый датчик
Новый датчик добавляется, когда параметра нет, существующее измерение не подходит по назначению или доступ к нему технически невозможен. Например, шкаф может уже передавать ток двигателя, но не иметь данных о вибрации. Тогда проектируется вибрационный канал, а ток повторно не измеряется. Для нового сигнала сразу определяются место установки, диапазон и способ проверки.
Граница вмешательства
При задаче мониторинга новая система читает необходимые данные и не меняет алгоритмы действующего ПЛК. Права доступа и направление обмена фиксируются в проекте. Передача команд рассматривается как отдельная задача с анализом блокировок, безопасного состояния и ответственности между системами.
03 / Проверка после подключения
Значение сверяется с первичным источником
После интеграции выбранные параметры сверяются с локальной панелью и первичными приборами в нескольких рабочих состояниях. Проверяются масштабирование аналоговых величин, смысл дискретных сигналов, время обновления и реакция на недоступность источника. Отдельно имитируются отключение связи и питания узла мониторинга: действующая автоматика должна продолжить работу, а верхний уровень — корректно показать потерю и восстановление данных.
04 / Результат работ
Документирование
Система должна оставаться понятной после завершения наладки и смены специалиста, выполнявшего интеграцию.
Итогом становится перечень передаваемых тегов с адресами, единицами, диапазонами, источниками и признаками качества, а также схема подключения и описание внесённых изменений. Сохраняются резервные копии затронутых конфигураций и результаты проверки. Такой комплект нужен для дальнейшего обслуживания и исключает зависимость от памяти конкретного наладчика.
