Типовой инженерный пример / теплоснабжение

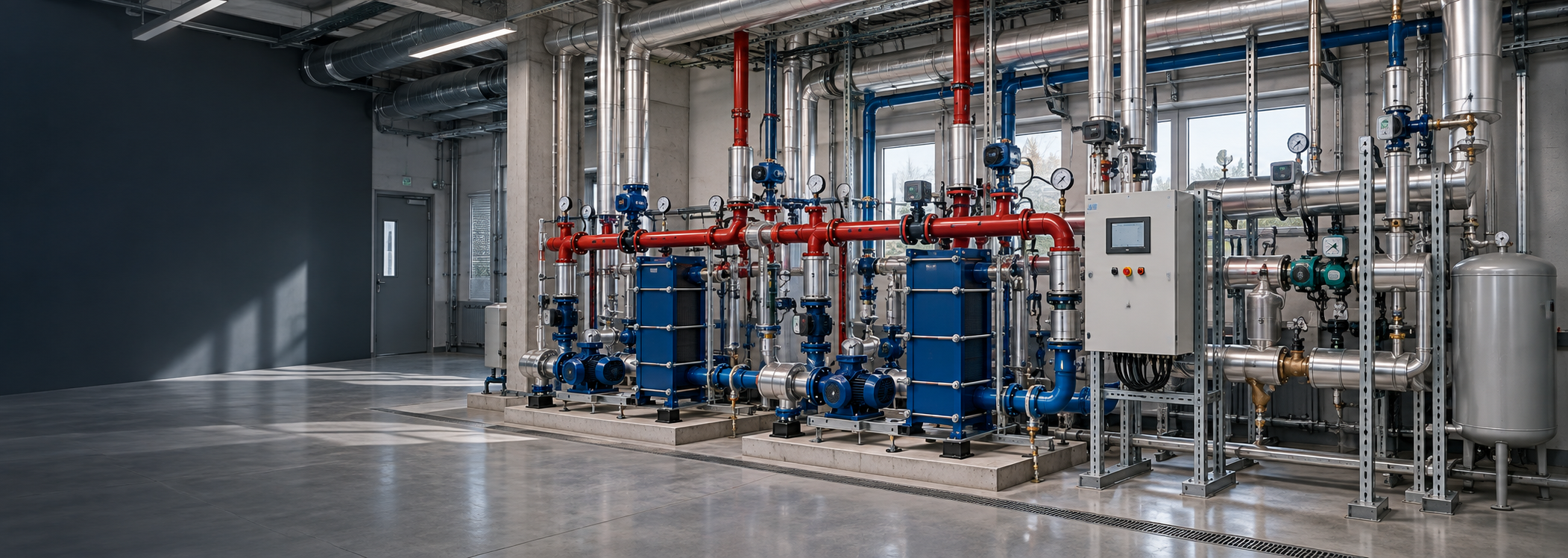

ИТП административного здания
Типовой пример интеграции теплового пункта, в котором локальный контроллер сохраняет регулирование, блокировки и управление оборудованием, а центральная система получает данные для наблюдения и разбора режима.
01 / Исходная конфигурация
Объект и границы задачи
Исходная конфигурация включает два контура отопления, контур ГВС, циркуляционные насосы, регулирующие клапаны, теплосчётчик и локальный контроллер. В проекте сначала уточняются фактическая схема присоединения, обозначения контуров и доступные интерфейсы каждого источника данных.
Что остаётся локально
Контроллер ИТП поддерживает температурные графики, управляет насосами и клапанами и выполняет локальные блокировки. Эти функции продолжают работать при недоступности центрального сервера. Мониторинг получает эксплуатационную информацию, сохраняет историю и показывает события, но не становится обязательным звеном регулирования.
02 / Перечень данных
Что получает мониторинг
| Узел | Что передаём |
|---|---|
| Ввод тепла | Температуры подачи и обратки, давления, доступные показания и состояния узла учёта |
| Отопление | Температуры подачи и обратки контуров, состояния насосов, команда и положение клапана |
| ГВС | Температуры ГВС, циркуляционные насосы, положение клапана и доступные аварии |
| Помещение | Температура помещения, затопление, основное питание и актуальность связи |
03 / Работа с историей
Зачем нужен архив
При жалобе на температурный режим эксплуатация видит не только текущее значение, но и историю подачи и обратки по сторонам теплообменника, работу насосов и положение регулирующего органа. Параметры сопоставляются на одной временной шкале с событиями автоматики. Это позволяет восстановить развитие режима до момента обращения и отличить внешнее изменение теплоснабжения от реакции оборудования ИТП.
