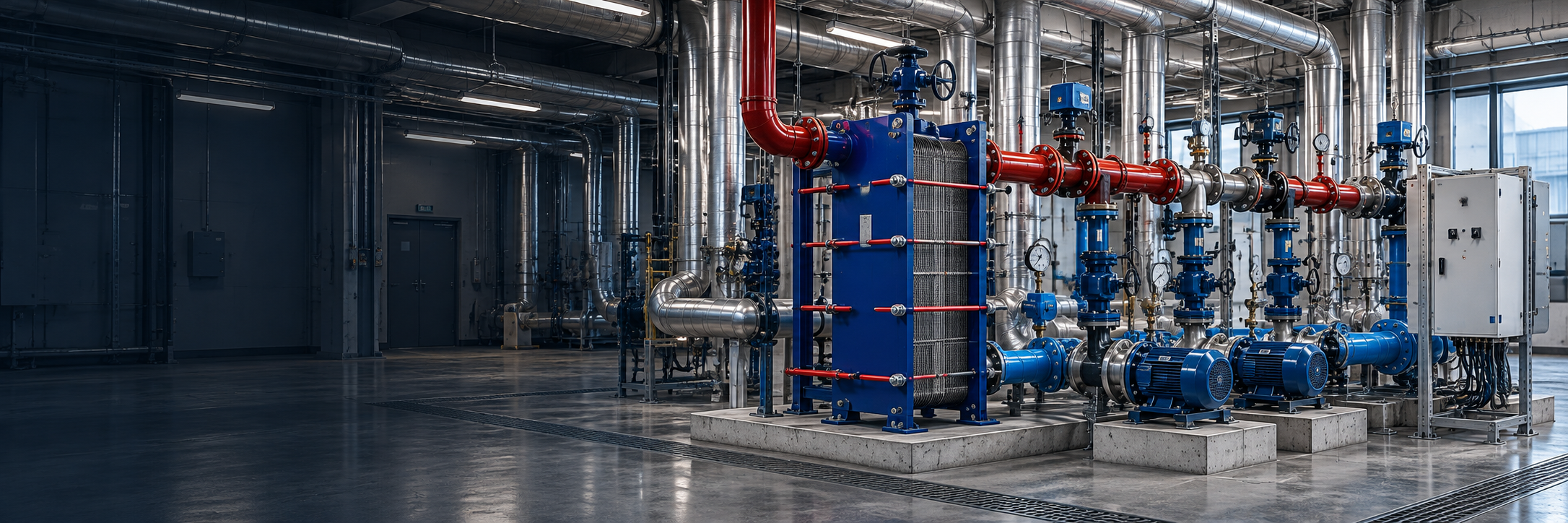

Мониторинг индивидуального теплового пункта
В ИТП значительная часть информации уже присутствует в контроллере, теплосчётчике и локальных приборах. Сначала разбираемся с существующей системой и схемой контуров, затем определяем, каких данных действительно не хватает для эксплуатации и анализа режима.
01 / Состав наблюдения
Что обычно контролируют
- Температуры и давления
- Температуры подачи и обратки по сторонам теплообменников, давления и доступные расчётные значения.
- Оборудование
- Состояния насосных групп, команды и обратные связи, положение регулирующих клапанов.
- Учёт и помещение
- Доступные данные узлов учёта, температура помещения, затопление и общие состояния электропитания.
02 / Источники данных
Сначала существующая автоматика
В ИТП большая часть температур, состояний насосов и положений регулирующих органов уже находится в локальном контроллере. Эти данные нужно правильно прочитать и привязать к реальным контурам, не нарушая действующий алгоритм регулирования.
Откуда берутся данные
Отдельно проверяем приборы учёта и инфраструктурные сигналы помещения. Для каждого источника уточняем интерфейс, единицы измерения, период обновления и поведение при потере связи, чтобы на экране не оставалось правдоподобного, но устаревшего значения.
Что даёт обследование
После обследования формируется карта контуров ИТП: источник каждой температуры и давления, принадлежность насосных групп и клапанов, данные учёта и дополнительные сигналы помещения. Эта карта становится основой для экранов, архива и перечня событий, понятного обслуживающему персоналу.
Два ИТП одного здания могут иметь разные схемы присоединения, состав контуров и автоматику. Поэтому даже внутри одного объекта перечни параметров не обязаны совпадать: сначала описывается фактическая схема, и только после этого формируется единый интерфейс наблюдения.
03 / Анализ режима
История вместо одиночного значения
Разбор температурного режима
Архив ИТП полезен при жалобах на температуру или нестабильный режим. Можно сопоставить подачу и обратку, работу насосов, положение регулирующего органа и связанные события за несколько часов до обращения. Так инженер видит развитие ситуации, а не пытается восстановить её по одному текущему значению.
Как оценивать работу ИТП
Оценка строится не по отдельной температуре, а по взаимосвязи параметров: подача и обратка теплосети, температура регулируемого контура, положение клапана и работа насосов. Совместный график помогает отличить изменение внешнего режима от реакции оборудования ИТП и разобрать работу системы без вмешательства в локальный алгоритм.
Окончательный состав параметров определяем по схеме ИТП, документации на автоматику и результатам обследования. Пример на странице показывает подход к сбору и анализу данных, но не заменяет перечень сигналов для конкретного теплового пункта.
